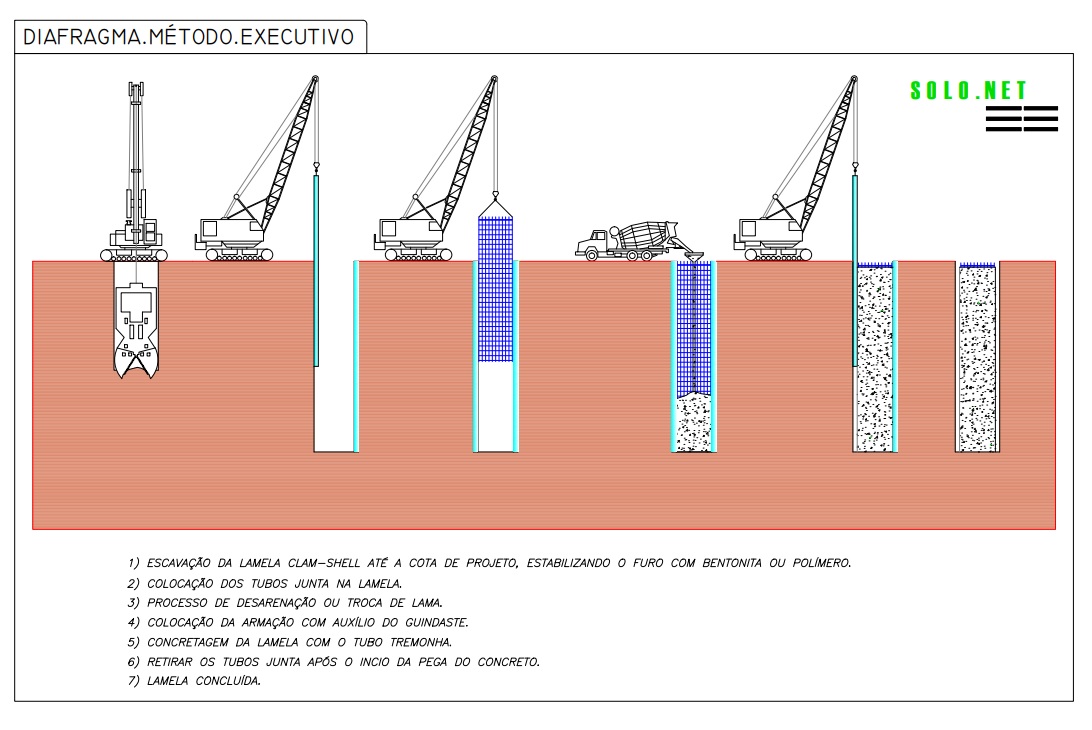

Parede Diafragma



- Equipamento "Clam-Shell"

- Detalhe do "Clam-Shell"



- Detalhe da mureta guia, em um trecho de recuo, e o detalhe da mureta guia junto a uma divisa.

- Silos de lama bentonítica, de água, e equipamentos diversos.

- Tubos Junta

- Gaiolas de armação da parede 40

- Detalhes da gaiola de armação da parede de 30cm.

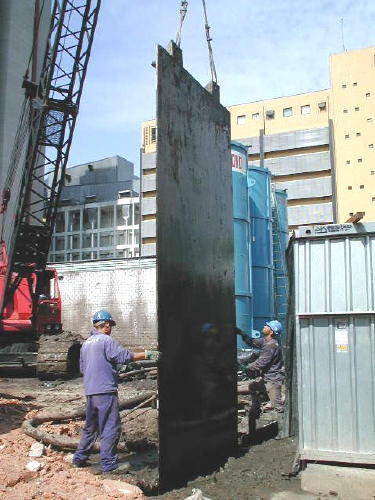

- Colocação da chapa espelho na lamela.

- Colocação das gaiolas numa lamela de canto. Detalhe da chapa espelho sobre a mureta.

- Posicionando gaiolas, e chapa espelho. Escavação cheia de lama bentonítica.

- Tremonha de concretagem, e tubo junta colocados. Iniciando desarenação.

- Desarenando a lama bentonítica.

- Detalhe do desarenador.

- Lamela sendo concretada.

- Lamela sendo concretada.

- Lamela concretada.

- Armação "Pinada" - com tubos PVC para posterior perfuração (e pinagem) com estacas tipo raiz

- Armação "Pinada" - pé da armação


- Travamento de canto com perfis metálicos.


- Vista geral de uma parede diafragma escavada.


- Diafragmadora com Fresa

- Dentes da fresa

- Plataforma de tratamento do material escavado

- Video de escavação de diafragma com "Mini-Clam Shell"

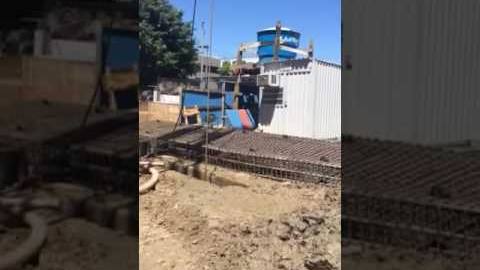

- Video "Trepanação de uma lamela 250 x 60

- Armação especial reduzida para diafragma 30cm, utilizando forma + isopor



Video "Pré-furo de lamela com hélice contínua"


Video "Clam Shell" hidraulico
- Emenda de parede diafragma (quando atinge rocha acima da cota do subsolo final)


"DIAFRAGMA PLÁSTICO"

- Foi utilizado o "Diafragma Plástico" em uma obra em que foram excutadas as contenções em duas etapas. Desta forma para garantir a estanqueidade da escavação, utilizou-se essa solução que consiste na aplicação do *"Couli" - ao invés do concreto para a parede - preparando a continuação da parede diafragma para uma segunda etapa de execução :

- Primeira Etapa da obra em parede diafragma (concreto)

- Trecho onde termina a Etapa1, e o "Diafragma Plástico" segue (na crista do talude), e é deixado o talude até a cota de escavação.

- Talude com "Diafragma Plástico" que impede a passagem de água, deixando a obra estanque.


- Etapa 2, após a conclusão da parede Diafragma em concreto, e a escavação do "Diafragma Plástico", para continuação da obra.



* "Couli" = mistura de lama bentonitica + cimento
