Grampos
|
||
|
Peças especialmente montadas, barras de aço, que serão submetidos a esforços de tração. Após a perfuração do solo, o grampo é introduzido no furo, e por meio de injeção de calda de cimento (sob baixa pressão), ou por gravidade, forma uma bainha de ancoragem. A ligação com ao perfil metálico é feita através de solda das barras de aço ao perfil. Veja também : Resolução do CEUSO |
||
 |
||
| - Equipamento para perfuração do grampo, próximo ao perfil onde será introduzido o tirante | ||
 |
||
 |
||
|
|
||

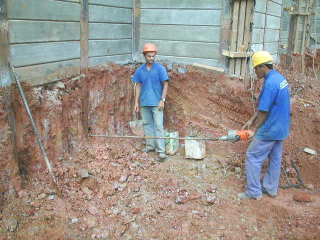

| - Escavação (cachimbo) para perfuração dos grampos, próximo aos perfis | ||
 |
||
| - Grampos injetados, com baixa pressão ou por gravidade | ||
 |
||
| - Ancoragem do grampo no perfil -através de solda das barras de aço no perfil metálico. | ||
 |
||
 |
||
 |
||
|
- Vista da viga submuro com grampos executados e injetados |
||
|
|
||
|
|
||
|
- Grampo - Montagem - barras de aço e tubo PVC manchetado |
||
 |
||
 |
||
|
|
||
-
Grampo - Montagem - barras de aço pintadas contra corrosão ae tubo PVC manchetado |
||
 |
||
|
- Cortina com os Perfis Grampeados |
||
 |
||
